ترانزیستورها قلب تپنده الکترونیک مدرن هستند. از تلفن‌های همراه تا کامپیوترها، از سیستم‌های
مخابراتی تا تجهیزات پزشکی، هیچ حوزه‌ای را نمی‌توان یافت که بدون ترانزیستور کار کند.
درک صحیح شماتیک ترانزیستور برای هر دانشجوی الکترونیک، مهندس طراح یا حتی علاقه‌مند به
تعمیرات و پروژه‌های DIY یک ضرورت است. در این مقاله، به شکلی جامع و آموزشی بررسی خواهیم
کرد که ترانزیستور چیست، چه انواعی دارد، چگونه در شماتیک‌ها نمایش داده می‌شود، و چطور می‌توان
مدارهای مبتنی بر آن را تحلیل و طراحی کرد.
تاریخچه‌ای کوتاه از ترانزیستور
اختراع ترانزیستور در سال ۱۹۴۷ توسط جان باردین، والتر براتین و ویلیام شوکلی در آزمایشگاه‌های
بل یک نقطه عطف در تاریخ علم و فناوری بود. پیش از آن، لامپ‌های خلأ به‌عنوان کلید و تقویت‌کننده
در مدارها استفاده می‌شدند، اما ابعاد بزرگ، مصرف انرژی بالا و خرابی زودهنگام از مشکلات اساسی
آن‌ها بود. ترانزیستور به‌سرعت جایگزین این لامپ‌ها شد و زمینه را برای انقلاب دیجیتال فراهم کرد.

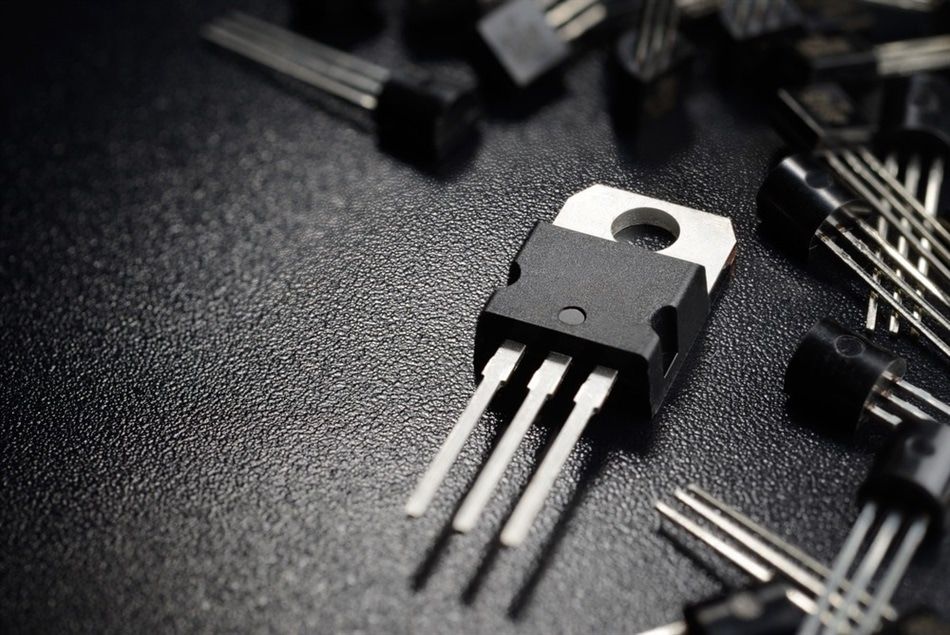

ترانزیستور چیست؟
ترانزیستور یک قطعه نیمه‌هادی سه‌پایه است که می‌تواند مانند یک سوئیچ یا
تقویت‌کننده عمل کند. کنترل ولتاژ یا جریان در یکی از پایه‌ها باعث تغییر جریان
در مسیر دیگر می‌شود. همین قابلیت ساده، اساس پردازش سیگنال و ذخیره‌سازی داده در کامپیوترها را
تشکیل می‌دهد.
انواع ترانزیستور
به طور کلی ترانزیستورها به دو خانواده بزرگ تقسیم می‌شوند:
- BJT (Bipolar Junction Transistor): متداول‌ترین نوع کلاسیک با سه پایه بیس (Base)، کلکتور (Collector) و امیتر (Emitter).
- FET (Field Effect Transistor): شامل MOSFET و JFET که با میدان الکتریکی کنترل می‌شوند و مصرف توان کمتری دارند.
ترانزیستور BJT
در BJT جریان پایه (Base) تعیین‌کننده جریان عبوری از کلکتور به امیتر است. دو نوع اصلی BJT
وجود دارد: NPN و PNP. تفاوت آن‌ها در جهت جریان و قطبیت است.
ترانزیستور FET
در ترانزیستورهای اثر میدان (FET)، جریان بین سورس (Source) و درین (Drain) توسط ولتاژ گیت
(Gate) کنترل می‌شود. MOSFETها به دلیل سرعت بالا و مصرف انرژی پایین، ستون اصلی طراحی مدارهای
مجتمع (ICها) و پردازنده‌های مدرن هستند.

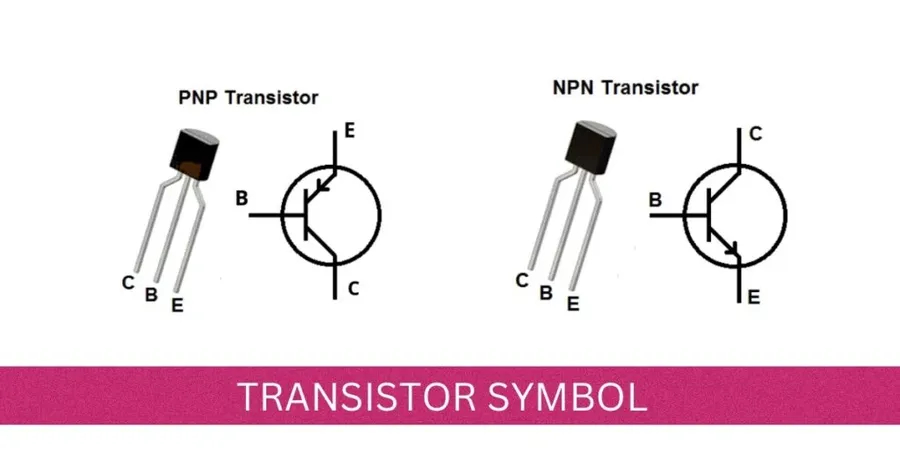

نماد ترانزیستور در شماتیک
برای خواندن شماتیک‌ها ابتدا باید نماد ترانزیستور را بشناسیم:
- BJT NPN: پیکان روی پایه امیتر به سمت بیرون است.
- BJT PNP: پیکان امیتر به سمت داخل (به سوی بیس) است.
- MOSFET: نماد دارای سه پایه اصلی است (Gate, Drain, Source) و در برخی مدل‌ها ترمینال چهارمی به نام Body نیز دیده می‌شود.
پایه‌های ترانزیستور و وظایف آن‌ها
- Base یا Gate: ورودی کنترل که با جریان یا ولتاژ کوچک می‌تواند مسیر عبور جریان بزرگ‌تر را کنترل کند.
- Collector یا Drain: ورودی اصلی جریان یا ولتاژ.
- Emitter یا Source: خروجی جریان.
ترانزیستور به‌عنوان سوئیچ
یکی از کاربردهای پایه‌ای ترانزیستور استفاده به عنوان سوئیچ دیجیتال است. به‌عنوان مثال در یک
مدار ساده، وقتی سیگنال کوچک به Base اعمال شود، مسیر Collector به Emitter باز می‌شود و LED روشن
خواهد شد. در نبود این سیگنال، LED خاموش می‌ماند. این همان منطق روشن/خاموشی است که اساس
رایانه‌های دیجیتال محسوب می‌شود.
ترانزیستور به‌عنوان تقویت‌کننده
علاوه بر نقش سوئیچ، ترانزیستور می‌تواند سیگنال‌های ضعیف را تقویت کند. برای مثال در یک
میکروفون، صدای کم ابتدا توسط ترانزیستور تقویت می‌شود تا بتواند اسپیکر را راه‌اندازی کند. این
عملکرد در مدارهای صوتی، رادیویی و تجهیزات ارتباطی حیاتی است.
پیکربندی‌های رایج ترانزیستور
نحوه اتصال سه پایه ترانزیستور نسبت به ورودی و خروجی مدار، نوع پیکربندی را تعیین می‌کند:
- Common Emitter: متداول‌ترین پیکربندی برای تقویت سیگنال‌ها. بهره ولتاژ بالا دارد.
- Common Collector: برای تطبیق امپدانس استفاده می‌شود. بهره ولتاژ نزدیک به یک دارد.
- Common Base: کمتر رایج ولی برای برخی کاربردهای فرکانس بالا مناسب است.
چگونه شماتیک ترانزیستور را بخوانیم؟
- نماد ترانزیستور را در مدار پیدا کنید.
- نوع آن را تشخیص دهید (NPN، PNP یا MOSFET).
- مسیر جریان را بر اساس جهت پیکان مشخص کنید.
- مقاومت‌ها، خازن‌ها و سایر اجزای متصل به Base یا Gate را بررسی کنید.
- درک کنید که سیگنال ورودی از کجا وارد می‌شود و خروجی کجا است.
مثال عملی: مدار روشن کردن LED با ترانزیستور
فرض کنید یک میکروکنترلر خروجی ضعیفی دارد و نمی‌تواند مستقیم یک LED پرقدرت را روشن کند. در این
حالت یک ترانزیستور NPN به‌عنوان سوئیچ استفاده می‌شود. خروجی میکروکنترلر به بیس متصل شده، کلکتور
به LED و مقاومت سری آن، و امیتر به زمین متصل می‌شود. به این ترتیب، با سیگنال ضعیف میکرو،
جریان کافی برای روشن کردن LED فراهم می‌شود.
مثال عملی: تقویت‌کننده صوتی ساده
در یک تقویت‌کننده کلاسیک Common Emitter، سیگنال صوتی ضعیف به بیس اعمال می‌شود. تغذیه مثبت به
کلکتور و بار (مانند بلندگو) متصل است. نتیجه آن افزایش دامنه سیگنال خروجی و امکان شنیدن صدا با
قدرت بیشتر خواهد بود.
اشتباهات رایج در خواندن شماتیک ترانزیستور
- اشتباه گرفتن پایه‌ها به دلیل تفاوت چینش در دیتاشیت‌های مختلف.
- نادیده گرفتن نیاز به مقاومت بیس در BJT که می‌تواند باعث سوختن ترانزیستور شود.
- عدم توجه به محدودیت ولتاژ و جریان نامی قطعه.
- طراحی بدون در نظر گرفتن خنک‌کاری در بارهای سنگین.
ترانزیستور در مدارهای دیجیتال و آنالوگ
در مدارهای دیجیتال، ترانزیستورها اغلب به صورت سوئیچ استفاده می‌شوند و میلیون‌ها یا حتی میلیاردها
ترانزیستور در یک تراشه پردازنده مجتمع شده‌اند. در مدارهای آنالوگ، نقش تقویت و پردازش سیگنال اهمیت
بیشتری دارد. هر دو نقش نشان می‌دهد که ترانزیستور هم در منطق صفر و یک و هم در دنیای سیگنال‌های
پیوسته کاربرد دارد.
آینده ترانزیستورها
قانون مور بیان می‌کرد که تعداد ترانزیستورها در تراشه‌ها تقریباً هر دو سال دو برابر می‌شود. اگرچه
سرعت این روند کند شده، اما پیشرفت‌هایی مانند ترانزیستورهای FinFET و فناوری
نانولوله‌های کربنی نشان می‌دهند که راه توسعه هنوز ادامه دارد. در آینده نزدیک
ترانزیستورها حتی در مقیاس اتمی ساخته خواهند شد و قدرت پردازش سیستم‌ها باز هم افزایش خواهد یافت.
سؤالات متداول
- چطور تشخیص دهیم ترانزیستور در مدار خراب شده است؟
- با تست دیود روی مولتی‌متر می‌توان وضعیت بیس، کلکتور و امیتر را بررسی کرد. هدایت غیرطبیعی یا اتصال کوتاه نشانه خرابی است.
- تفاوت اصلی BJT و MOSFET چیست؟
- BJT با جریان پایه کنترل می‌شود، اما MOSFET با ولتاژ گیت کنترل می‌شود و مصرف توان کمتری دارد.
- آیا ترانزیستور فقط در الکترونیک کاربرد دارد؟
- خیر. ترانزیستورها در مخابرات، رادار، سیستم‌های قدرت و حتی پزشکی (مانند دستگاه MRI) نقش مهمی دارند.
جمع‌بندی
ترانزیستور به‌عنوان مهم‌ترین اختراع قرن بیستم شناخته می‌شود. توانایی آن در ایفای نقش سوئیچ و
تقویت‌کننده باعث شده تا تمامی دستگاه‌های الکترونیکی به آن وابسته باشند. درک شماتیک ترانزیستورها،
شناخت نمادها، انواع مختلف و پیکربندی‌ها به ما امکان می‌دهد تا مدارها را بهتر بخوانیم، تحلیل کنیم و
طراحی‌های کارآمدتری ارائه دهیم. آینده فناوری نیز همچنان با ترانزیستورها رقم خواهد خورد؛ از
پردازنده‌های نانومتری گرفته تا تراشه‌های کوانتومی.
